اجزای تشکیل دهنده دیگ بخار چیست

در صنعت لوازم مختلفی مورد استفاده قرار می گیرند. یکی از این تجهیزات دیگ بخار است که نقش مهمی در گرم نگه داشتن آب برای مکان های پر جمعیت را دارد. دیگ بخار دارای اجزای مختلفی است که هر کدام از این ها وظیفه ی به خصوصی دارند. در این مطلب می خواهیم درباره اجزای تشکیل دهنده دیگ بخار صحبت کنیم؛ اگر به این مطلب علاقه مند هستید می توانید تا انتها دنبال نمایید.

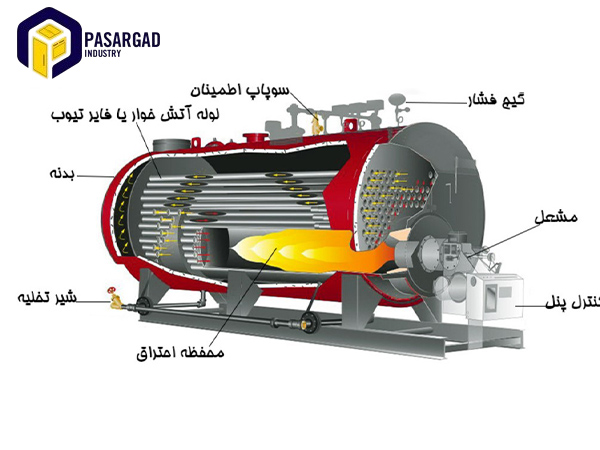

اجزای تشکیل‌دهنده دیگ بخار

دیگ ‌های بخارمدل های مختلفی مثل واتر تیوب و فایر تیوب عمودی و افقی دارند؛ در ادامه می خواهیم اجزای مختلف دیگ بخار را بررسی کنیم:

1- شیر اطمینان: شیر فشارشکن با نام دیگر شیر اطمینان از فشار بیش از حد مجاز دیگ بخار جلوگیری به عمل می آورد. این قطعه به شکل مکانیکی بویلر را در برابر فشارهای بیش از حد مجاز محافظت می‌کند. شیر اطمینان همچنین از تجهیزات مهم دیگ بخار است که جریان تولید شده را پایین می آورد.

2- تله بخار: یکی ازاجزای دیگ بخار است که به‌ شکل خودکار جدا سازی چگالی به وجود آمده در دیگ بخار و مقدار هوای موجود در خطوط بخار را انجام می ‌دهد. در ورودی تله بخار هم باید یک فیلتر صاف کننده نصب شود تا عملکرد بهتری داشته باشد.

3- لول کنترل: در زمانی که آب دیگ بخار کم می ‌شود، لول کنترل مشعل را خاموش می‌کند. بعد از آن به پمپ فرمان می‌ دهد که آب داخل بویلردر یک حد مشخصی ذخیره شود. اگر سطح آب خیلی پایین باشد، مخزن بویلر خشک شده و در نهایت به لوله بویلر آسیب وارد می شود. اگر آب بیش از حد باشد هم به تجهیزات زیرین مخزن فشار می آید.

4- کنترل‌کننده فشار یا پرشر سوئیچ : از پرشر سوئیچ برای حفاظت از دیگ بخار در برابر فشار بالا استفاده می‌ شود. پرشر سوئیچ به منظور قطع کردن تغذیه سوخت به کار می ‌رود تا فشار بخار از حد مجاز خود بالاتر نرود. در صورتی که فشار بیش از حد مجاز باشد، پرشر سوئیچ سوخت را قطع خواهد کرد.

5- کنترل کننده دما: کنترل کننده های دما برای این هستند که از دمای بیش از حد دستگاه جلوگیری کنند. این اجزا بیشتر برای بویلر های آب گرم به کار می روند.

6- شیر تخلیه: این اجزا وظیفه تخلیه سازی آب داخل مخزن را به عهده دارد. در صورتی که دستگاه شیر تخلیه نداشته باشد، امکان رسوب گرفتن مخزن بسیار بالا می رود. با استفاده از شیر تخلیه می توان بعد از تایم کاری آب را تخلیه نمود تا از رسوب گرفتن مخزن جلوگیری شود.

7- تابلو برق: از مهم ترین و حیاتی ترین اجزای تشکیل دهنده دیگ بخار تابلو برق است. تابلو برق همه دستورات را به دیگ بخار منتقل می کند. به عبارت دیگر باید گفت که اصلی ترین وظیفه تابلو برق رساندن دستورات به اجزای دیگ بخار است. همه دستورات از طریق تابلو برق صادر شده و به اجزای مختلف می رسد. کیفیت بالای تابلو برق باعث بالا رفتن ضریب ایمنی دیگ بخار می شود. تابلو برق اجزای متعددی دارد که شامل کاور، فیوز، رله، کنتاکتور، سیم و ترمینال می شود. کاور یا قاب تابلو برق دیگ بخار از جنس فلز است.

8- هواگیر دیگ بخار: هواگیر دیگ بخار به منظور خارج کردن هوای آزادشده از آب درون بویلر است. این دستگاه عموما برای بویلر های آب گرم به کار می رود.

9- پمپ: نقش پمپ در دیگ بخار این است که مقدار آب لازم برای دستگاه را تامین کند. پمپ یکی از اجزای مهم در دیگ بخار به حساب می آید که مدل های مختلفی هم دارد. انتخاب پمپ برای دیگ بخار با توجه به کاربرد آن هاست.

10- مخزن ذخیره: مخزن ذخیره شامل مارپیچ های مختلف گرمایشی است. این لوله ها در مخازن ذخیره نصب می‌شوند تا نفت کوره را گرم کرده و دمای مخزن را حدود 100 تا 120 درجه فارنهایت نگه می دارند. این محدوده دمایی به این جهت استفاده می شود که نفت به دور از هر گونه انفجار پمپاژ خود را انجام دهد.

11- اکونومایزر: این اجزا یک وسیله حرارتی است باعث می شود تا که آب تا نقطه جوش گرم شود.

12- سوپرهیتر: در دیگ بخارسوپرهیتر هم همچون اکونومایزر یک مبدل حرارتی است.  تنها تفاوتی که سوپر هیتر با اکونومایزر دارد این است که بخار اشباع را به بخار مافوق گرم تبدیل می ‌کند.

جمع بندی

در این مطلب به صورت کلی به اجزای تشکیل دهنده دیگ بخار اشاره شد. برخی از این اجزا مثل هر کدام دارای مدل های مختلفی هستند که ما در این مطلب فقط شکل کلی آن را بررسی کردیم؛ مثلا پمپ خودش دارای مدل های مختلفی چون پمپ برگشتی چگالش، پمپ برگشتی خلا و پمپ سانتریفیوژ است که ما در این مطلب فقط حالت کلی آن را بررسی کردیم. شما می توانید برای تهیه دیگ بخار در انواع مختلف  و قیمت مناسب و همچنین آشنایی بیشتر، از مجموعه صنایع پاسارگاد کمک بگیرید
